ZKS型折板式消声器

名称:ZKS型折板式消声器

详细信息
ZKS型折板式消声器用途
ZKS折板式消声器是经改良的一种片式阻性消声器,吸音片呈折板状,增加了声波的反射次数,使得消声性能提高,该消声器采用玻璃棉作吸音材料,镀锌穿孔板和超细玻璃棉布为护板,管道有效通道大,压力损失小,是一种性能优良的消声器。主要也是利用多孔吸声材料来降低噪声的。除了把吸声材料固定在气流通道的内壁上意外,还要将阻性折板式吸声原件按一定的方式均匀的排列在通道内,就构成了阻性折板式消音器。为减小消声器的阻力,折板消声片迎气流端部可设导流头。当声波进入阻性消音器时,一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉,使通过消音器的声波减弱。由于折板相对片式的元件的通道略有加长,且声波在折板通道内反复多次折射碰撞,增加了声波与吸声元件接触的时间,所以消声性能有所增加。但反复折射碰撞也加大了阻力损失。

ZKS型折板式消声器性能特点

1、ZKS型折板式消声器消声性能以中高频为主,消声量及压力损失大于片式消声器,长度L=900mm,一般以1-2节为宜。在ZKS型折板式消声器外壳加隔声处理后,即为ZKSA型,其消声性能与压力损失和ZKS型折板式消声器相同。消声量及压力损失大于(22~25dB(A)/m,40Pa/m)片式消声器。

2、当消声器设在机房或噪声高的房间时宜采用ZKSA型折板式消声器。

3、ZKS型消声器不宜配置在机房内或其他噪声高的房间内,以防止声短路。

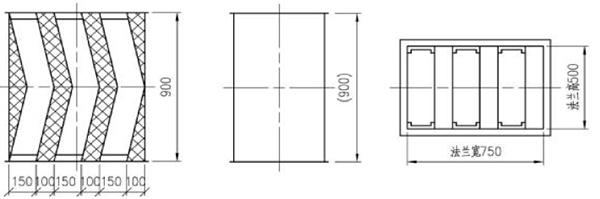

ZKS型这办事消声器结构图

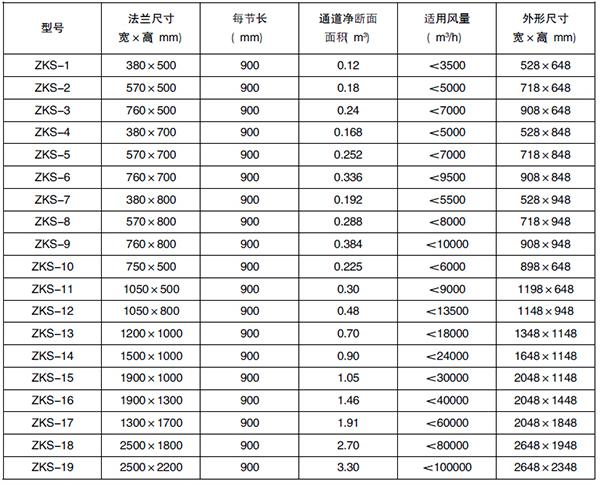

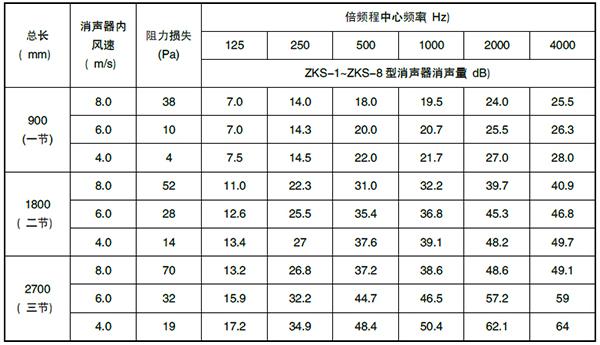

ZKS型折板式消声器性能规格表



注:1、若需要更大规格的消声器,可按国外标准风管所列法兰尺寸设计制造;
2、镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;

3、为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。
