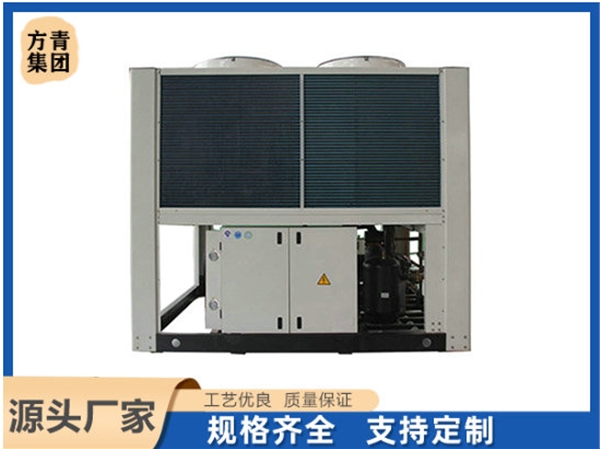

风冷模块机组
LSQWRF-M,模块式风冷冷(热)水机组,是以空气为冷(热)源,以水为供冷(热)介质,作为冷热源兼用型的一体化中央空调设备,可满足全年空调和采暖的需要。
机组安装于屋顶、地面、裙楼平台等露天场所,可以省去锅炉房,无需专用机房,可减少土建工程的投资;同时模块式风冷冷(热)水机组不需要冷却塔、冷却水泵和冷却水系统,节约了冷却水系统投资和运行费用。
运行过程全部采用微电脑控制,机组安装方便,管理、维修简单。广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适型中央空调系统,并能满足电子、制药、生物、轻纺、化工、冶金、制药、电力、机械等行业的工艺性空调系统的不同使用要求。
型号命名规格
LS QW R F xx M X X X X X ---X X X X
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
1、冷水机组
2、全封闭涡旋压缩机
3、“R”为热泵,单冷不予表示
4、风冷
5、名义制冷量
6、模块式—M,整体式—Z
7、换热器形式,套管式—不表示、板换式—H、壳管式——G
8、制冷工质、R22—不表示、R407C—C、R410A—A、R134A—B、R290—D
9、风机出风方式,顶出风—不表示,侧出风—L,压入式—Y
10、不带热回收—不表示,部分热回收—RH,四合一多功能—QH,六合一多功能—SH
11、电源,220v/1PH/50Hz—1、240V/1PH/50Hz—2、230V/1PH/60Hz—3、230V/3PH/60Hz—4、380V/3PH/50Hz—5(不表示)、415V/3PH/50Hz—6、460V/3PH/60Hz—7
12、压缩机数量
13、U形翅换—U、V形翅换—V、倒M形翅换—M
产品分类
LSQWRF xx M标准机组,适用于一般场合,可以输出空调冷水或热水
LSQWRF xx MRH部分热回收机组,适用于既有空调需求,又有少量热水需求的场合,可以输出空调冷水或者热水,同时提供少量生活热水。
LSQWRF xx MQH四合一多功能模块机组,LSQWRF60M-2V,LSQWRF60MRH配套使用,单机使用有限制。适用于既有空调需求,又有大量热水需求的场合,工作模式有制冷、制热、制冷+大量热水、大量热水。可以输出空调冷水或者热水,并能提供大量生活热水。
LSQWRF xx MSH六合一多功能模块机组,适用于基友空调需求,又有大量热水需求的场合,可以单机使用。工作模式有制冷、制热、制冷+少量热水、制冷+大量热水、制热+少量热水、大量热水。可以输出空调冷水或热水,并能提供少量生活热水或大量生活热水。
LSQWRF xx MA新工质R410A机组,适用于对能效比和工质有要求的场合,可以输出空调冷水或热水。
LSQWRFxxM-2VP低温强热型风冷热泵机组,具有标准风冷热泵机组的功能,可以输出空调冷水或热水。独特优势:采用想爱你金的喷气增焓技术,显著提高传统风冷热泵产品的冬季供热能力,能够适应环境温度不低于-20℃的气候条件,适用于华北、西北等寒冷地区。
风冷模块机组特点
1、形式多样,应用范围广,既有标准机组,又有热回收机组,新工质R410A机组,压入式低温机组,可满足不同场合的需求。
2、模块化设计,在组合式具有高度的灵活性,有利于能量的调控及扩容方便。运输、安装、调试及维护操作简单。
3、节省空间,机组结构紧凑,占地面积小,重量轻。可直接安装于屋顶或室外空间,无需专用机房,可节省建筑空间。
4、外形精巧、美观,机组壳体均采用优质不锈钢板材料或冷轧钢板喷涂,颜色洁净、美观、防腐防锈能力强。机组结构结合实际工程需要设计,简捷、实用、美观大方。
5、工作可靠,性能稳定,机组的压缩机、风机、制冷系统配件、电脑及电控原件均采用配置,性能可靠。产品率先通过国家强制性CRAA认证、质量安全认证。每台机组出厂前均通过国家级性能检测中心的严格测试检验。
6、保护齐全,机组均设有温度保护开关,过载继电器,高低压安全开关,欠相逆相、防冻开关及延时启动等保护装置,确保主机安全,可靠运行。
7、全自动智能控制,采用优质的微电控制,全中文显示,操作界面简单,友好。自动化程度高,功能齐全,能实现机组启停程序管理,定时控制,水泵管理,智能除霜,智能防冻,全功能故障报警及故障自我诊断等功能。配备RS485/RS232通讯接口,方便用户实现机组的集中监控和远程监控。
8、用户使用维护方便,机组出厂已完成制冷剂充注,所有保护参数均已设定,并按照国家标准完成检测和调试,现场安装只需接通电源及供水管路即可,使用只需操作电脑控制器。机组的压缩机,制冷配件及电控系统均置于机组下部,且与风系统隔离,为用户提供了良好的操作维护环境。
风冷模块机组安装注意事项
1、电气配线时应当注意以下事项:
1)机组的配线只是指机组的供电电源线和通讯控制线。机组自己带的电气箱内的控制配线已经在出厂前接好,用户千万不要改动。
2、水系统及水管配接注意事项:
供水系统在设计和施工时必须注意以下事项:
1)供水系统必须选配流量和扬程合适的水泵,以确保机组实际供水量与机组要求水量相差不超过10%。
2)机组的进出水管路前必须加装水过滤器,并选择40目以上的过滤网。
3)回水管上必须加装可膨胀时水箱,以适应供水系统因气温变化而造成的水量变动。
4)机组出水管上必须加装水流开关(靶式流量计),以避免水流量不足对机组造成损坏。
5)排气阀门必须设在水系统的高点。
6)在多台机组并联时需设分水器,集水器及水压平衡阀。水系统低点安装合适的排水塞或阀门。
多功能模块机组的附加注意事项:
1)机组使用时,空调水不允许放掉。
2)环境温度10℃以下,不允许使用手动的单独热回收模式。
3)热水泵和空调泵均可采用两个水泵,其中一台为备用泵,热水泵与空调水泵不允许单独控制,必须接至控制器接口,与机组联动。空调水系统和热水系统必须增加水流开关,保证水泵正常运行,水流开关必须与机组联动。
4)要求紧靠水箱热水系统出水口设一水温测试口,热水温度探头机组配带。
5)推荐多功能模块机组与普通模块组合使用,但必须用全热回收机组作为主模块。
6)热水箱排污管、溢流管,热泵机组冷凝水排放管要求接至安全排水沟。热水系统不睡直接接水箱,通过水箱球阀自动控制,不与机组联动。
7)用户供水管上需要一个增压循环泵,保证用户随时使用到热水。
